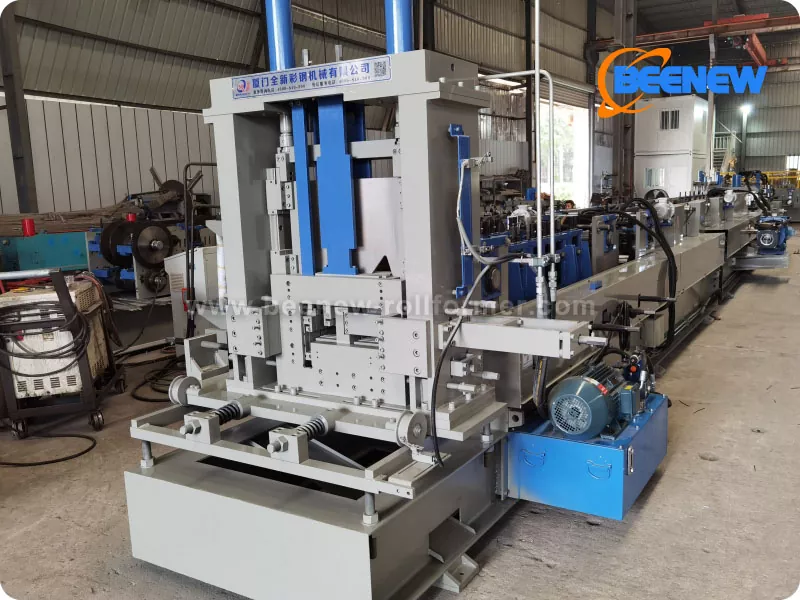

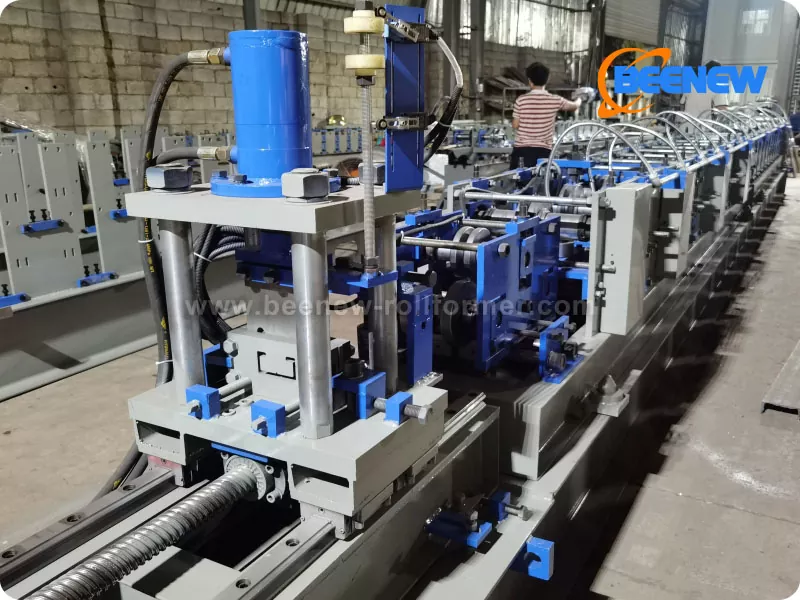

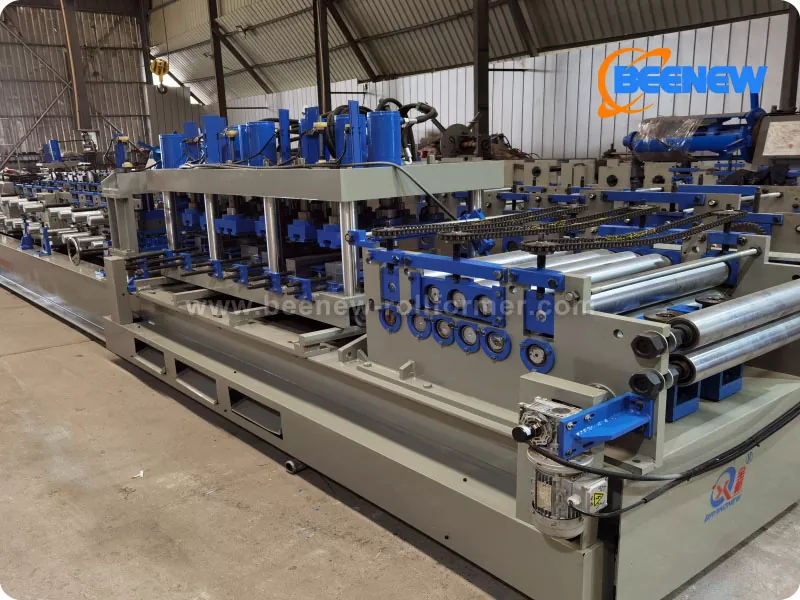

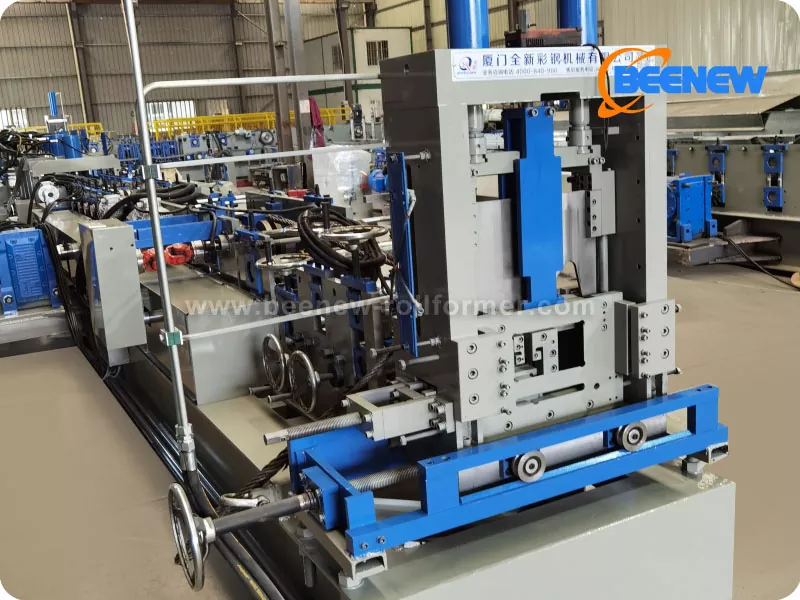

सी शहतीर बनाने की मशीन

मशीन की विशेषताएँ और लाभ

यह पूरी तरह से स्वचालित सतत रोल बनाने वाली मशीन है, जो हल्के और भारी-भरकम दोनों अनुप्रयोगों के लिए उपयुक्त है, जिसकी गठन गति 18-25 मीटर/मिनट है।

यह कई प्रोफ़ाइल विशिष्टताओं को बनाने के लिए एक स्वचालित प्रोफ़ाइल बदलने वाली प्रणाली को नियोजित करता है, और लचीले संचालन के लिए एक ऑनलाइन लचीली पंचिंग प्रणाली को एकीकृत करता है।

वैकल्पिक प्री-कटिंग/पोस्ट-कटिंग प्रक्रियाएं: प्री-कटिंग बहु-विनिर्देशन उत्पादन के लिए उपलब्ध है, जिससे उपकरण परिवर्तन लागत और समय की बचत होती है; पोस्ट-कटिंग कम विशिष्टताओं के लिए उपलब्ध है, जिससे प्रोफ़ाइल गुणवत्ता में उल्लेखनीय सुधार होता है।

CE प्रमाणित, यूरोपीय गुणवत्ता मानकों को पूरा करने वाला और कई पेटेंट रखने वाला; तेजी से डिलीवरी के लिए लोकप्रिय मॉडल स्टॉक में हैं।

एक औद्योगिक-ग्रेड कंप्यूटर गति नियंत्रण प्रणाली और एक बुद्धिमान डिजिटल ऑपरेटिंग इंटरफ़ेस से सुसज्जित, इस मशीन में उपयोगकर्ता के अनुकूल डिज़ाइन, सरल संचालन, स्थिर प्रदर्शन, विश्वसनीय गुणवत्ता और सौंदर्य की दृष्टि से मनभावन और किफायती डिज़ाइन है।

कच्चा माल

सामग्री: कोल्ड-रोल्ड/हॉट-रोल्ड स्टील, गैल्वेनाइज्ड स्टील

मोटाई: 1.0-3.0 मिमी

उपज क्षमता: 235-350एमपीए

चौड़ाई: प्रोफ़ाइल आवश्यकताओं के अनुसार अनुकूलित

पैरामीटर

अनकॉइलर: 5T

दूध पिलाने की मेज

लेवलिंग डिवाइस

पंचिंग डिवाइस: प्रोफ़ाइल आवश्यकताओं के अनुसार अनुकूलित

गठन की गति: 18-25 मी/मिनट

सुरक्षा कवर: वैकल्पिक

काटने के बाद का उपकरण

आउटपुट सिस्टम:

मैनुअल समर्थन/स्वचालित स्टेकर (वैकल्पिक); स्टैकिंग दिशा: पार्श्व/ऊर्ध्वाधर (वैकल्पिक)

हाइड्रोलिक सिस्टम पंचिंग और पोस्ट-कटिंग सिस्टम के लिए शक्ति प्रदान करता है

विद्युत नियंत्रण प्रणाली: मित्सुबिशी/सीमेंस/एएमएस (वैकल्पिक/आवश्यकतानुसार अनुकूलित)

विशेष विवरण

फॉर्मिंग मशीन बिल्कुल नई ग्रेड ए गुणवत्ता वाली मशीन है, जो वैयक्तिकृत अनुकूलन का समर्थन करती है। बुनियादी विशिष्टताएँ निश्चित हैं:

ऑपरेटरों की संख्या: 1-2 लोग

विद्युत आपूर्ति: 220V/380V/415V/460V, 50/60Hz, 3-चरण (आवश्यकतानुसार अनुकूलित)

उपकरण वजन: लगभग 12 टन बाहरी आयाम: लगभग 25 × 2.5 × 1.8 मीटर (लंबाई × चौड़ाई × ऊंचाई)

कंटेनर लोडिंग आवश्यकताएँ: आमतौर पर एक 40-फुट कंटेनर की आवश्यकता होती है

रंग: मानक नीला/ग्रे (अनुरोध पर अनुकूलन योग्य)

उत्पत्ति: ज़ियामेन, चीन

पैकेजिंग: मानक निर्यात सुरक्षात्मक पैकेजिंग

गठित आकार: प्रोफ़ाइल चित्र और ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित

उत्पादन प्रक्रिया प्रवाह

उपकरण को काटने की तकनीक के आधार पर प्री-कटिंग और पोस्ट-कटिंग प्रक्रियाओं में विभाजित किया गया है। केवल काटने के चरणों का क्रम भिन्न होता है; अन्य सभी प्रक्रियाएँ समान हैं। दोनों स्वचालित/निष्क्रिय अनकॉइलिंग का समर्थन करते हैं:

प्री-कटिंग प्रक्रिया: अनकॉइलिंग मशीन → फीडिंग गाइड → लेवलिंग सिस्टम → पंचिंग डिवाइस → फिक्स्ड-लेंथ प्री-कटिंग → कोल्ड बेंडिंग फॉर्मिंग सिस्टम → आउटपुट (मैनुअल सपोर्ट/ऑटोमैटिक स्टेकर, वैकल्पिक)

पोस्ट-कटिंग प्रक्रिया: अनकॉइलिंग मशीन → फीडिंग गाइड → लेवलिंग सिस्टम → पंचिंग डिवाइस → कोल्ड बेंडिंग फॉर्मिंग सिस्टम → हाइड्रोलिक फिक्स्ड-लेंथ पोस्ट-कटिंग → आउटपुट (मैन्युअल सपोर्ट/ऑटोमैटिक स्टेकर, वैकल्पिक)

निर्मित विशिष्टताएँ और कुंडल चौड़ाई

हम 80 मिमी, 100 मिमी, 120 मिमी, 140 मिमी, 160 मिमी, 180 मिमी, 200 मिमी, 220 मिमी, 240 मिमी और 250 मिमी सहित विभिन्न मानक सी-आकार के स्टील बनाने के विनिर्देशों की पेशकश करते हैं, जिनकी मोटाई 1.0-3.0 मिमी तक होती है। कुछ विशिष्टताएँ मानक विन्यास हैं, जबकि अन्य वैकल्पिक हैं।

हम 19 मिमी, 219 मिमी, 253 मिमी, 286 मिमी, 319 मिमी, 353 मिमी, 386 मिमी, 320 मिमी, 453 मिमी और 486 मिमी सहित विभिन्न कॉइल चौड़ाई के साथ संगत हैं।

उत्पादन लाइन लेआउट

उत्पादन लाइन की कुल लंबाई लगभग 25 मीटर है। इसमें उस क्रम में एक अनकॉइलर, फीडिंग यूनिट, लेवलिंग डिवाइस, पंचिंग डिवाइस, कोल्ड बेंडिंग फॉर्मिंग सिस्टम, कटिंग डिवाइस और तैयार उत्पाद सपोर्ट प्लेटफॉर्म शामिल हैं। यह एक हाइड्रोलिक स्टेशन और विद्युत नियंत्रण कैबिनेट से सुसज्जित है। प्रत्येक घटक का एक निश्चित लेआउट आयाम होता है।

तैयार उत्पादों के अनुप्रयोग परिदृश्य

तैयार सी-आकार का स्टील व्यापक रूप से स्टील संरचना भवनों के शहतीर और दीवार बीम में उपयोग किया जाता है, और इसे हल्के छत ट्रस और समर्थन में भी जोड़ा जा सकता है;

इसका उपयोग हल्के औद्योगिक मशीनरी निर्माण में कॉलम, बीम और सपोर्ट जैसे घटकों में भी किया जा सकता है;

सी-आकार के स्टील की विशेषताओं, जैसे कि पर्यावरण के अनुकूल, मजबूत और टिकाऊ, किफायती, स्थापित करने में आसान और सौंदर्य की दृष्टि से मनभावन होने के कारण, संबंधित स्टील निर्माण सामग्री के अनुप्रयोग का दायरा लगातार बढ़ रहा है।

हमारी धातु शहतीर मशीन हॉट डिप स्टील, Q235 स्टील, Q345 स्टील और यहां तक ​​कि 550Mpa हार्ड स्टील कॉइल बनाने में रोल कर सकती है, Beenew मशीनरी खरीदार के प्रसंस्करण स्टील सामग्री प्रदर्शन, आवश्यक गति, अंतिम शहतीर परिशुद्धता और अन्य विशेष आवश्यकताओं के अनुसार स्टील शहतीर मशीन का निर्माण करेगी।

धातु सी आकार बनाने वाली मशीनों के लिए तीन लोकप्रिय कटिंग शैलियाँ हैं:

सबसे पहले, सार्वभौमिक कटिंग, यह काटने वाले ब्लेड के समय को बचाने के लिए अच्छा है और आकार के विनिमेय शहतीर मशीनों के लिए उपयुक्त है, एक सेट शहतीर बनाने की मशीन कई आकार के शहतीर का उत्पादन कर सकती है लेकिन केवल एक सेट सार्वभौमिक कटिंग ब्लेड सभी जरूरतों को पूरा कर सकता है।

दूसरा, फ्लाइंग कट, यह स्टील सी आकार बनाने वाली मशीन की लाइन गति में सुधार के लिए अच्छा है, शहतीर काटने के दौरान लाइन को रुकने की आवश्यकता नहीं है।

तीसरा, हाइड्रोलिक स्टॉप कटिंग, यह स्टील शहतीर बनाने वाली मशीनों के लिए सामान्य डिजाइन शैली, बेहतर निर्माण लागत और स्थिर प्रदर्शन है।

इसलिए, हमारे सभी खरीदार आपके बजट के अनुसार उपयुक्त डिज़ाइन चुन सकते हैं। आपकी गैल्वनाइज्ड गैल्वेनाइज्ड सी शहतीर बनाने की मशीन के बारे में अधिक पेशेवर सुझाव के लिए अब हमसे संपर्क करने के लिए आपका स्वागत है।

अक्सर पूछे जाने वाले प्रश्न

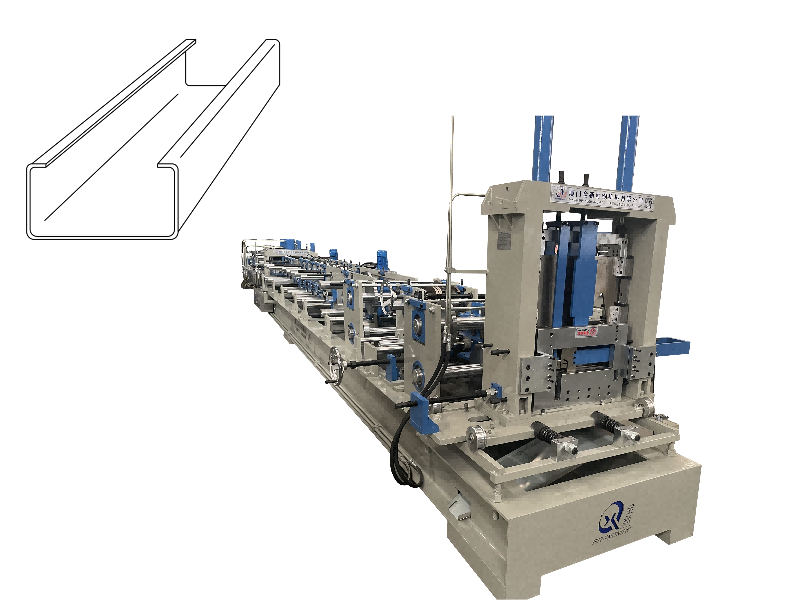

एसी और जेड शहतीर मशीन क्या है?

स्टील शहतीर मशीन वह उपकरण है जो गैल्वेनाइज्ड या कोल्ड रोल्ड स्टील स्ट्रिप्स से फीडिंग, छेद के लिए छिद्रण, झुकने और काटने से लगातार सी आकार के स्टील चैनल का उत्पादन करती है।

यह शहतीर मशीन पूरी तरह से स्वचालित है और अनुकूल एचआईएम स्क्रीन के साथ संचालित करने में आसान है। इसमें एक डिकॉयलर, शीट गाइडिंग, मेटल स्ट्रिप लेवलिंग, उपकरण रोलफॉर्मिंग सेक्शन, पीएलसी नियंत्रण प्रणाली, हाइड्रोलिक कटिंग, संग्रह तालिका शामिल है।

उनके मुख्य लाभ खूबसूरती से अनुकूलित डिज़ाइन, मजबूत बॉडी फ्रेम के साथ आसान और स्थिर संचालन हैं

सी शहतीर क्या है?

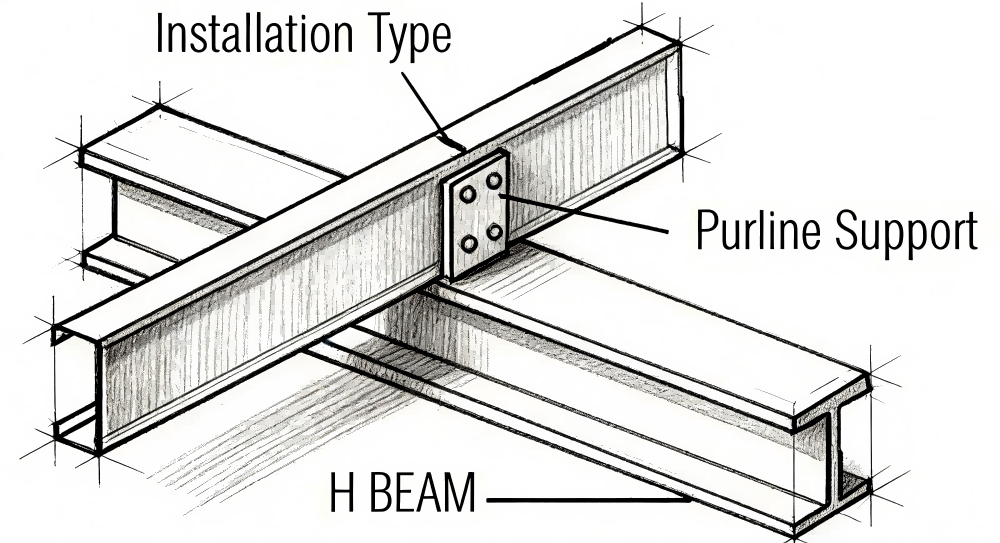

C purlins या Cee purlins एक C-आकार के क्रॉस-सेक्शन, क्षैतिज बीम वाला एक शहतीर है जो एक बिल्डिंग शेल संरचना की छत और दीवार जॉइस्ट बनाने के लिए डिज़ाइन किया गया है।

वे छत की चादरों और इमारत के बीच बैठते हैं, यह सुनिश्चित करने के लिए चादर के लिए एक समर्थन के रूप में कार्य करते हैं कि यह मजबूती से जुड़ा हुआ है और सुरक्षित स्थान पर है।

सी-आकार की शहतीर का लाभ हल्का, स्थापित करने और परिवहन में आसान होना है।
