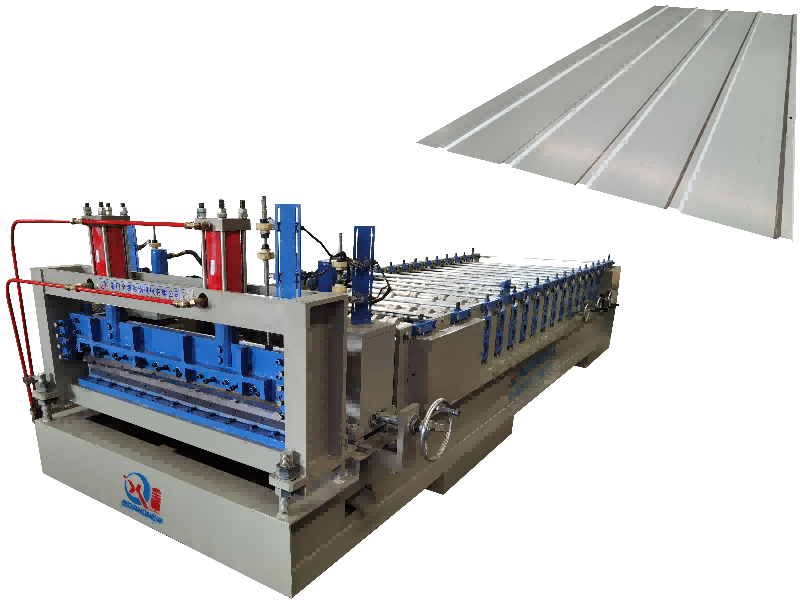

धातु रोल बनाने के उपकरण

पैरामीटर

धातु शीट नमूना चित्र

बीन्यू मशीनरी के मेटल रोल बनाने वाले उपकरण को उन्नत तकनीक और कुशल प्रदर्शन के साथ उच्च गुणवत्ता वाले छत पैनल बनाने के लिए इंजीनियर किया गया है। यह 0.35 मिमी से 0.8 मिमी की मोटाई सीमा के साथ अलु-जस्ता सहित सामग्रियों की एक विस्तृत श्रृंखला का समर्थन करता है। प्रभावी चौड़ाई 1020 मिमी है, और फीडिंग चौड़ाई लगभग 1220 मिमी है, जो मजबूत उत्पादन क्षमताओं को सुनिश्चित करती है। सिस्टम 235-550MPa के बीच सामग्री उपज की ताकत को समायोजित करता है, जो छत अनुप्रयोगों के लिए उत्कृष्ट स्थायित्व प्रदान करता है।

हाइड्रोलिक डेकोइलर

मेटल रोल बनाने वाला उपकरण 5 टन*1250 मिमी हाइड्रोलिक डिकॉयलर से सुसज्जित है, जो सुचारू और कुशल कॉइल फीडिंग के लिए डिज़ाइन किया गया है। हाइड्रोलिक कॉइल इनर होल एक्सपैंडिंग सिस्टम 3KW पंप मोटर द्वारा संचालित होता है, जो आसान हैंडलिंग और आकार समायोजन प्रदान करता है। टेपर वेज विस्तार प्रणाली 5 टन तक की भार क्षमता के साथ स्थिरता सुनिश्चित करती है। यह 510±30 मिमी के आंतरिक व्यास, 1300 मिमी तक के बाहरी व्यास और 1250 मिमी की अधिकतम कुंडल चौड़ाई के साथ कॉइल का समर्थन करता है।

फीडिंग गाइड और मैनुअल प्री-शियरिंग डिवाइस

इस मेटल रोल बनाने वाले उपकरण में फीडिंग गाइड शामिल है जो 0.6 मिमी तक की कार्यशील मोटाई का प्रबंधन करता है। मैनुअल प्री-शियरिंग डिवाइस में स्मार्ट कट कंट्रोल की सुविधा है जो केवल अंतिम शीट के अंत को ट्रिम करता है, सामग्री अपशिष्ट को कम करता है और सटीक कटौती सुनिश्चित करता है।

मुख्य रोल बनाने की मशीन

मशीन का मुख्य भाग एक गियर/स्प्रोकेट ड्राइविंग सिस्टम के माध्यम से संचालित होता है, जो स्थिर और कुशल कामकाज सुनिश्चित करता है। मेटल रोल बनाने वाले उपकरण में 45 # स्टील से बने 18 फॉर्मिंग स्टेशन हैं, जो सीएनसी खराद पर संसाधित होते हैं, और स्थायित्व के लिए हार्ड क्रोम के साथ लेपित होते हैं। शाफ्ट का व्यास Φ75 मिमी है, जो विश्वसनीय संचालन में योगदान देता है। मुख्य मोटर 11KW पर रेटेड है, और लाइन लगभग 20m/मिनट पर चलती है।
