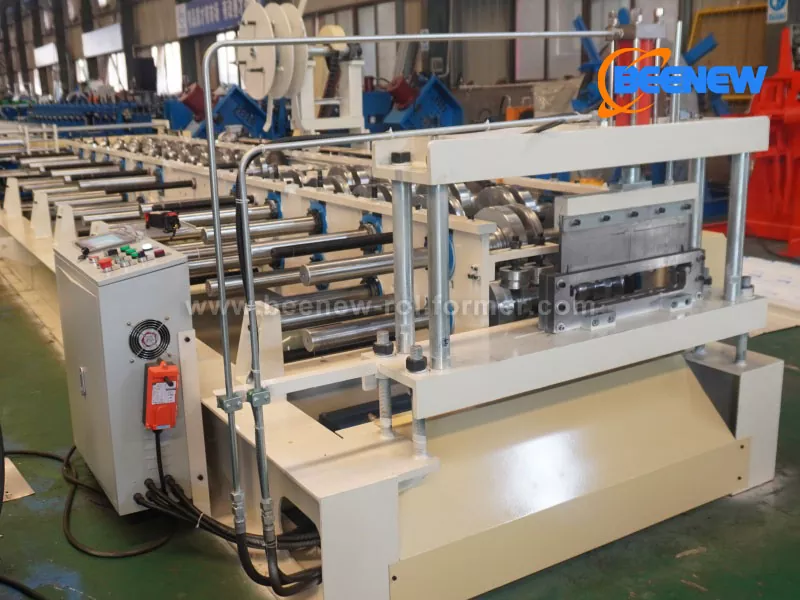

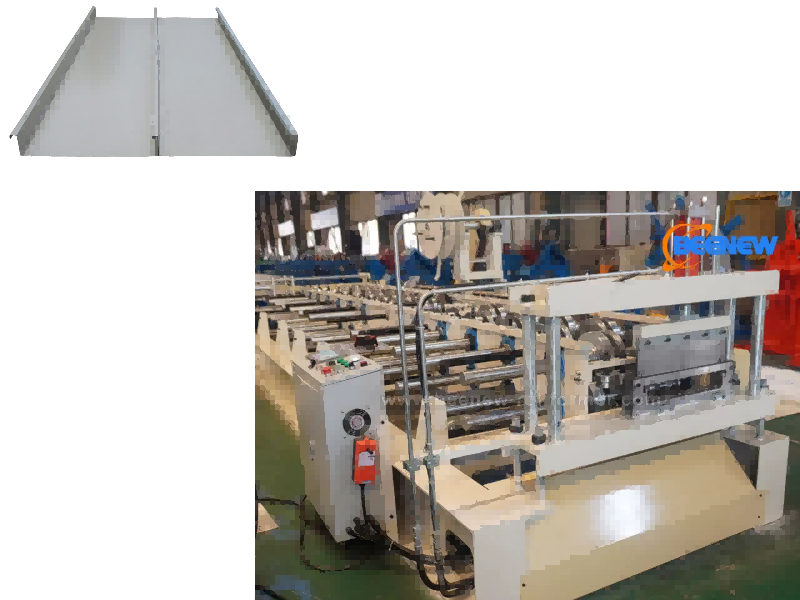

स्थायी सीवन बनाने की मशीन

यह छत बनाने की मशीन एक कोल्ड रोल बनाने वाली मशीन है जिसे विशेष रूप से धातु छत प्रसंस्करण के लिए डिज़ाइन किया गया है। यह मुख्य रूप से YX65 सीरीज स्टैंडिंग सीम रूफ शीट का उत्पादन करता है और कोर मोल्ड को बदले बिना एक साथ 280/400/500/600 मिमी की चार प्रभावी चौड़ाई का उत्पादन कर सकता है। यह बड़े सार्वजनिक भवनों (हाई-स्पीड रेल स्टेशनों, हवाई अड्डों, स्टेडियमों आदि) के लिए एल्यूमीनियम-मैग्नीशियम-मैंगनीज और रंग-लेपित स्टील स्टैंडिंग सीम छतों के निर्माण के लिए उपयुक्त है और धातु छत प्रसंस्करण के निर्माण के लिए उपकरण का एक मुख्य टुकड़ा है।

उत्पादन प्रक्रिया

रोल फीडिंग → अनकॉइलिंग → लंबाई के अनुसार मैनुअल प्री-कटिंग → फीडिंग गाइड → कोल्ड रोल फॉर्मिंग → हाइड्रोलिक पोस्ट-कटिंग → तैयार उत्पाद संग्रह। पूरी प्रक्रिया स्वचालित है और इसके लिए केवल 1-2 ऑपरेटरों की आवश्यकता होती है।

पैरामीटर

1. पैनल प्रकार और आयाम

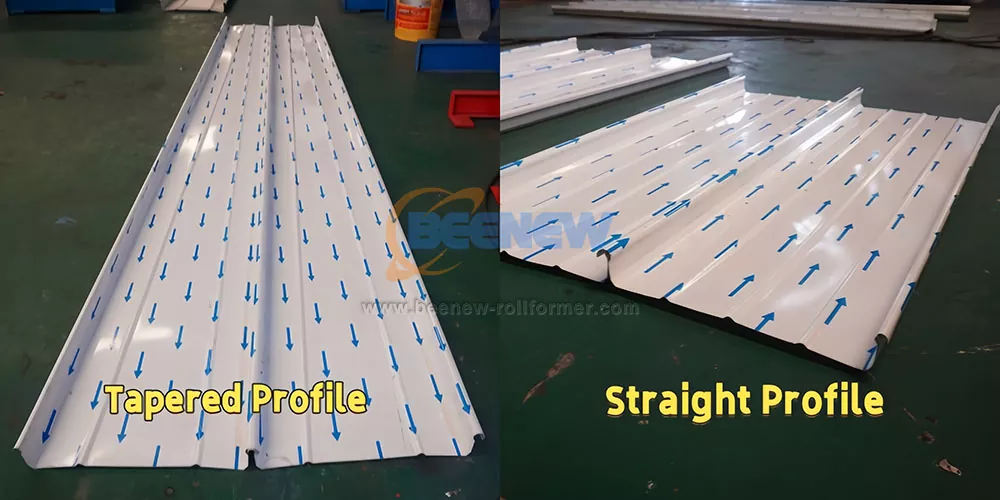

छत पैनल रिब ऊंचाई: 65 मिमी (YX65 श्रृंखला कोर पहचानकर्ता)

प्रभावी उत्पादन चौड़ाई: 300/400/500/600 मिमी

कच्चा माल फ़ीड चौड़ाई: लगभग 472/575/675/775 मिमी

2. संगत कच्चा माल

सामग्री: रंग-लेपित स्टील शीट (पीपीजीआई), गैल्वेनाइज्ड शीट, एल्यूमीनियम-मैग्नीशियम-मैंगनीज शीट

मोटाई: स्टील शीट 0.35-0.8 मिमी, एल्यूमीनियम शीट 0.4-1.2 मिमी

उपज क्षमता: 235-350एमपीए

3. प्रदर्शन का निर्माण

पास बनाना: 14 पास

गठन की गति: 8-20 मी/मिनट

वोल्टेज: 380V/50Hz/3-चरण

4. उपकरण विशिष्टताएँ

कुल मशीन आयाम: लगभग 5800*1600*1500 मिमी (20GP कंटेनर परिवहन के लिए उपयुक्त)

मशीन का कुल वजन: 5.5-7 टन

मोटर पावर: मुख्य मोटर 7.5kW + हाइड्रोलिक मोटर 2.2kW (दोहरी मोटर कॉन्फ़िगरेशन)

संरचना और विन्यास: उपकरण एक एकीकृत उत्पादन लाइन है, जिसमें पूर्ण पीएलसी स्वचालित नियंत्रण के साथ 7 मुख्य घटक शामिल हैं:

1. अनकॉइलर: मैनुअल प्रकार, अधिकतम भार क्षमता 3-5 टन, कॉइल आंतरिक व्यास 508±30 मिमी के लिए उपयुक्त;

2. प्री-कटिंग मशीन: पीएलसी से जुड़ी, यह सामग्री की बर्बादी को कम करने के लिए कच्चे माल की लंबाई की पूर्व-गणना कर सकती है;

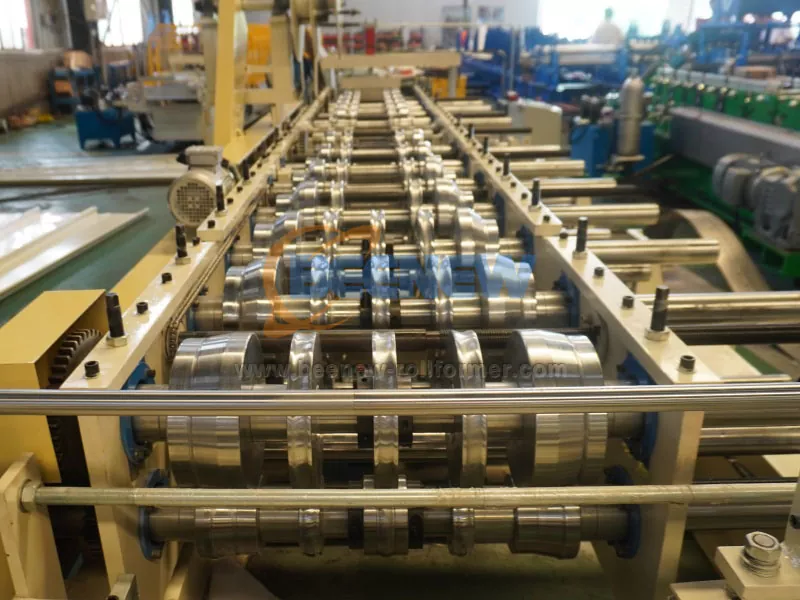

3. मुख्य बनाने वाली मशीन: मशीन बॉडी को H450 स्टील से वेल्डेड किया गया है, रोलर्स क्रोम-प्लेटेड मिरर फिनिश के साथ 40Cr स्टील, शाफ्ट व्यास 75-80 मिमी, गियर / स्प्रोकेट ड्राइव हैं;

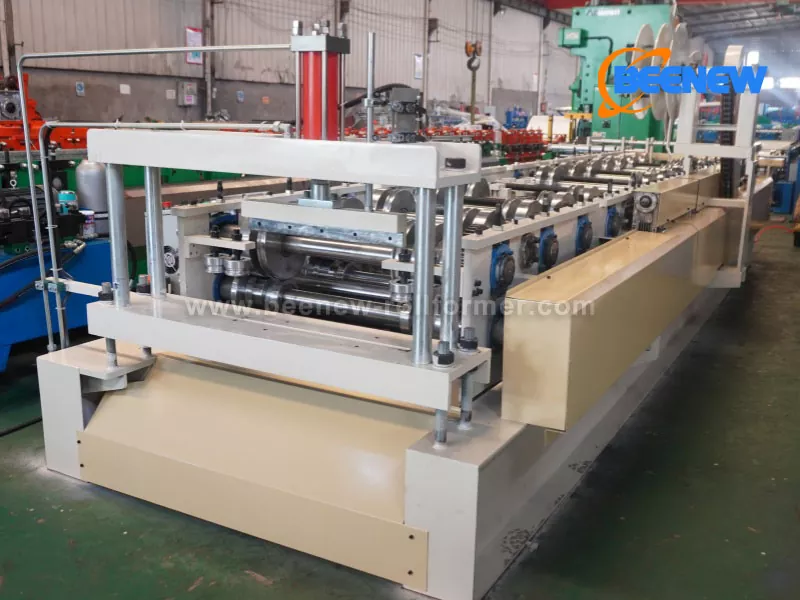

4. हाइड्रोलिक पोस्ट-कटिंग मशीन: ब्लेड सामग्री Cr12Mov (हीट ट्रीटमेंट HRC58-62) काटना, 1 मिलियन से अधिक बार काटने का जीवन, मशीन बंद होने पर भी काटने की सटीकता की गारंटी है;

5. पीएलसी नियंत्रण प्रणाली: टच स्क्रीन के साथ, यह पूरी तरह से स्वचालित कटिंग और गिनती प्राप्त करने के लिए उत्पादन बैच, लंबाई और मात्रा इनपुट कर सकता है;

6. डिस्चार्ज रैक: सुविधाजनक तैयार उत्पाद परिवहन के लिए गैर-संचालित रोलर रैक के 3 सेट;

7. शामिल उपकरण: साइट पर छत की स्थापना के लिए उपयुक्त मैनुअल सीम क्लैंप और इलेक्ट्रिक सीम क्लैंपिंग मशीन के प्रत्येक 1-2 सेट।

व्यवसाय और बिक्री के बाद की जानकारी

1. डिलीवरी का समय: लगभग 45 कार्य दिवस;

2. न्यूनतम ऑर्डर मात्रा: 1 इकाई;

3. भुगतान विधि: टीटी/एल/सी;

4. शिपमेंट का बंदरगाह: ज़ियामेन बंदरगाह, चीन;

5. बिक्री के बाद की गारंटी: 1 साल की वारंटी (मुख्य घटकों के लिए 2 साल तक बढ़ाई जा सकती है), 24 घंटे तकनीकी सहायता, विदेशी इंजीनियर ऑन-साइट सेवा उपलब्ध;

6. प्रमाणपत्र: सीई/आईएसओ/एसजीएस और अन्य अंतरराष्ट्रीय मानकों के अनुरूप।

अनुप्रयोग

स्टैंडिंग सीम प्रोफाइल का उपयोग आमतौर पर आवासीय और वाणिज्यिक भवनों के लिए किया जाता है। इनका उपयोग छत की स्थापना और दीवार पर आवरण लगाने दोनों में किया जाता है। सरल और उदार, सुंदर और ठोस. आर्क झुकने वाली मशीनों और कर्विंग मशीनों के साथ संयोजन में उपयोग किया जाता है, इसका उपयोग विभिन्न आकृतियों को पूरा करने के लिए किया जा सकता है।
