जेड शहतीर बनाने की मशीन

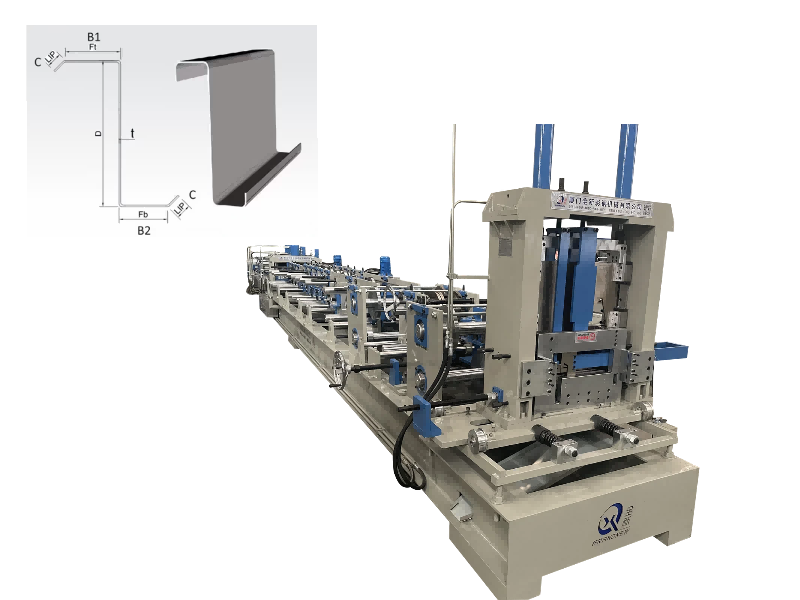

जेड शहतीर रोल बनाने की मशीन

बीन्यू मशीनरी चीन में जेड-टाइप पर्लिन रोल बनाने वाली मशीनों के शुरुआती निर्माताओं में से एक है, और 75/100/125/150/200 मिमी की मानक चौड़ाई और अनुकूलित आकार में जेड-टाइप पर्लिन के लिए पूर्ण समाधान प्रदान कर सकती है।

यह बनाने वाली मशीन जेड-प्रकार के शहतीर का उत्पादन कर सकती है और सी-प्रकार के शहतीर के साथ भी संगत है। उत्पादित स्टील शहतीर ठंडे मोड़कर हॉट-रोल्ड स्टील शीट से बने होते हैं, हल्के होते हैं, और छत की शहतीर विशेषताओं के लिए उपयुक्त होते हैं। वे बड़े और मध्यम आकार की इमारतों की छत और दीवार के समर्थन में व्यापक रूप से उपयोग किए जाते हैं, और इस्पात संरचना भवनों के लिए एक मुख्य घटक उत्पादन उपकरण हैं।

जेड-प्रकार के शहतीर: जेड-आकार के क्रॉस-सेक्शन, पतली दीवारों, हल्के वजन, उत्कृष्ट क्रॉस-अनुभागीय प्रदर्शन और उच्च शक्ति के साथ, उनका उपयोग न केवल छत के लिए बल्कि दीवार संरचनात्मक समर्थन और फर्श बीम के लिए भी किया जा सकता है, और स्टील संरचना भवनों में आमतौर पर इस्तेमाल किया जाने वाला शहतीर प्रकार है।

मशीन की विशेषताएं

रोलर्स/शिम बदले बिना विभिन्न आकारों के शहतीर तैयार करता है; एक मिनट के भीतर 60-250 मिमी आकार के बीच त्वरित स्विचिंग, इस सीमा के भीतर कोई आकार सीमा नहीं, कच्चे माल की बचत।

प्री-कटिंग प्रणाली से सुसज्जित (वैकल्पिक पोस्ट-कटिंग के साथ); विभिन्न आकारों के लिए उपकरण बदलने की कोई आवश्यकता नहीं; शहतीर वेब और फ्लैंज पर किसी भी स्थिति में घूंसे बनाए जा सकते हैं; एम्बॉसिंग और लोगो उत्कीर्णन का समर्थन करता है।

सरल संचालन और कम रखरखाव लागत; व्यापक सुरक्षा संरक्षण के लिए एक सुरक्षा कवर, आपातकालीन स्विच और त्रुटि-प्रूफ़िंग प्रोग्राम से सुसज्जित।

प्रसंस्करण लंबाई सहिष्णुता ±0.5 मिमी; Q235 उपज शक्ति कच्चे माल के साथ संगत; स्थिर तैयार उत्पाद की गुणवत्ता।

तकनीकी मापदंड

मुख्य पैरामीटर: वेब प्रसंस्करण चौड़ाई 100-600 मिमी, निकला हुआ किनारा 10 मिमी, निरीक्षण मोटाई 0.5 मिमी; प्रसंस्करण शीट धातु 1.5-3 मिमी रंग-लेपित शीट (पीपीजीआई) और गैल्वेनाइज्ड शीट (जीआई); उत्पादन गति लगभग 15 मी/मिनट।

मशीन घटक

अनकॉइलिंग मशीन: अधिकतम चौड़ाई 600 मिमी, अधिकतम भार 5000 किग्रा, निष्क्रिय/हाइड्रोलिक ऑपरेटिंग मोड।

कोल्ड बेंडिंग बनाने वाली मुख्य इकाई: 11-15 रोल स्टेशन, रोल जीसीआर15 क्रोम-प्लेटेड स्टील (एचआरसी58-62°) हैं, मुख्य शाफ्ट 80 मिमी ठोस 45# स्टील है, जो 18.5 किलोवाट शंघाई इलेक्ट्रिक मोटर द्वारा संचालित है।

कटिंग और पंचिंग डिवाइस: कटर/डाई Cr12 उपचारित स्टील (HRC58-62°), हाइड्रोलिक स्टेशन मोटर 5.5KW हैं, जो योग्य कॉलम-प्रकार की कटिंग का उपयोग करते हैं।

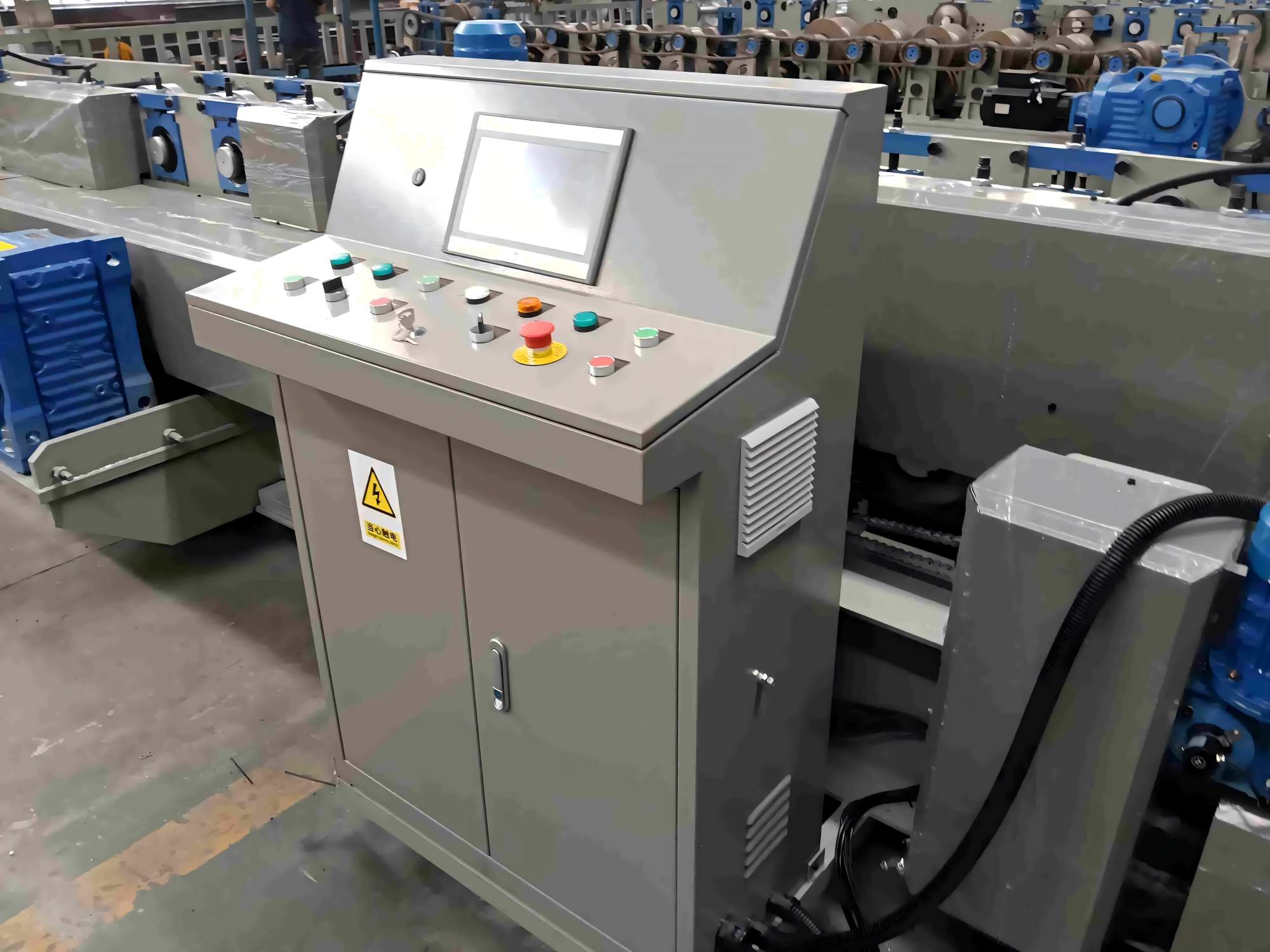

पीएलसी नियंत्रण कैबिनेट: डेल्टा पीएलसी + ओमरोन एनकोडर, टच स्क्रीन ऑपरेशन, लंबाई त्रुटि ±2 मिमी, चीनी और अंग्रेजी का समर्थन करता है, 380V/50HZ तीन-चरण (अनुकूलन योग्य)।

हाइड्रोलिक पंप स्टेशन: 46# हाइड्रोलिक तेल, हुआडे सोलनॉइड वाल्व, 5.5 किलोवाट मोटर, पंखा कूलिंग।

उत्पादन सहायता मंच: गैर-संचालित प्रकार, लंबाई 2 मी।

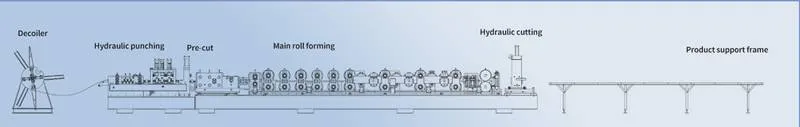

उत्पादन प्रक्रिया प्रवाह

अनकॉइलिंग मशीन → मेन्ड्रेल बनाना → हाइड्रोलिक सिस्टम → स्वचालित नियंत्रण प्रणाली → चरण-दर-चरण बनाने की व्यवस्था → स्वचालित कतरनी तंत्र → तैयार उत्पाद प्राप्त करने की तालिका। मुख्य प्रक्रियाओं में हाइड्रोलिक पंचिंग और हाइड्रोलिक कटिंग शामिल हैं।

जेड-टाइप और सी-टाइप पर्लिन के बीच अंतर

दोनों स्टील संरचना शहतीर हैं, लेकिन उनके मुख्य अंतर सात पहलुओं में हैं। बड़े-स्पैन, उच्च-ढलान छत अनुप्रयोगों में जेड-प्रकार के शहतीर अधिक फायदेमंद होते हैं:

सी-प्रकार के शहतीर में 90° का कोण होता है और इसका उपयोग दीवारों और फर्श बीम के निर्माण के लिए किया जाता है; Z-प्रकार के शहतीर का कोण <90° होता है, जो अधिक लचीलापन प्रदान करता है और छत और दीवार के समर्थन के लिए उपयोग किया जाता है, जो उच्च ढलान वाली छतों के लिए उपयुक्त है।

ज़ेड-प्रकार के शहतीर को लगातार ओवरलैप किया जा सकता है, जो बड़े-स्पैन धातु भवनों के लिए उपयुक्त है, जबकि सी-प्रकार के शहतीर को ओवरलैप नहीं किया जा सकता है।

जेड-प्रकार के शहतीर में अधिक ताकत होती है और यह भारी संरचनाओं का समर्थन कर सकता है, जो कृषि और औद्योगिक भवनों के लिए उपयुक्त है, लेकिन इसकी स्थापना आवश्यकताएं अधिक हैं; सी-टाइप पर्लिन की ताकत थोड़ी कम होती है लेकिन इन्हें स्थापित करना आसान होता है।

छत का ढलान जितना अधिक होगा, जेड-प्रकार के शहतीर के ऊर्ध्वाधर झुकने वाले खंड मापांक की उपयोग दर उतनी ही अधिक होगी, जबकि सी-प्रकार के शहतीर में यह विशेषता नहीं होती है।

सहायक सेवाएँ

बीन्यू मशीनरी, 1997 में स्थापित और ज़ियामेन, फ़ुज़ियान में मुख्यालय, विभिन्न रोल बनाने वाली मशीनों के अनुकूलित उत्पादन में माहिर है। हमारे उत्पादों के पास IAF/SGS/CE प्रमाणपत्र हैं और हम 80 से अधिक देशों के साथ सहयोग करते हैं। 2,000 से अधिक ग्राहकों ने हमारे कारखाने का दौरा किया है। उपकरण 20 वर्ष से अधिक की वारंटी के साथ आता है।

बिक्री के बाद सेवा

पूरी मशीन पर एक साल की वारंटी, 24 महीने की मुफ्त मरम्मत और आजीवन तकनीकी सहायता। वारंटी अवधि के दौरान मरम्मत न किए जा सकने वाले हिस्सों को नि:शुल्क बदला जाएगा (शिपिंग लागत ग्राहक वहन करेगा)।

जमा प्राप्त होने के 35 दिनों के भीतर डिलीवरी। अनुकूलित उपकरण उपलब्ध है.

हमारे कारखाने में आने वाले ग्राहक उपकरण स्थापना, संचालन और तकनीकी कर्मियों पर आमने-सामने प्रशिक्षण प्राप्त कर सकते हैं।

हम वैश्विक शिपिंग संभालते हैं, पैकेजिंग, सुदृढीकरण, स्टरलाइज़ेशन और लोडिंग सहित लॉजिस्टिक्स सेवाओं की एक पूरी श्रृंखला प्रदान करते हैं।

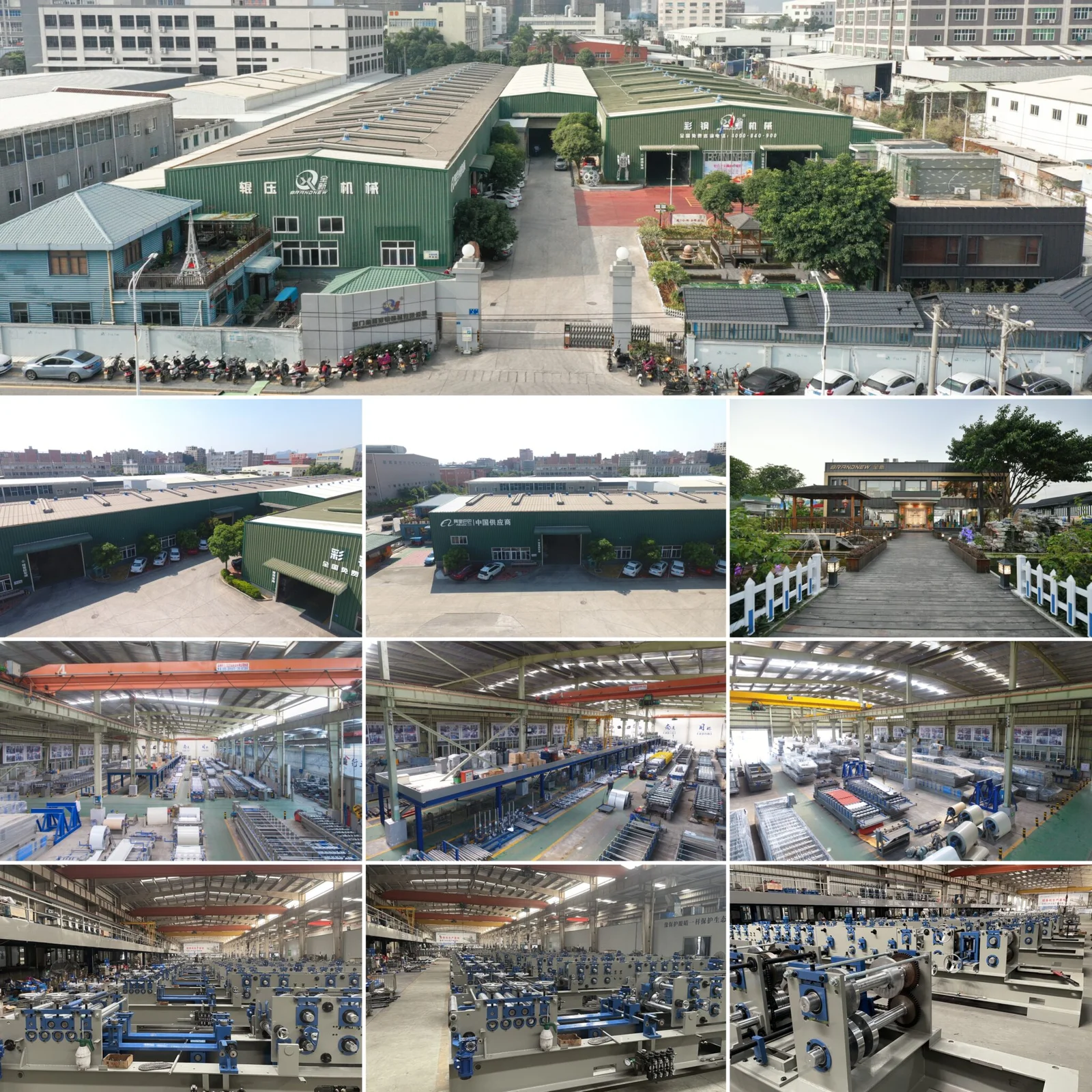

बीन्यू फैक्ट्री
